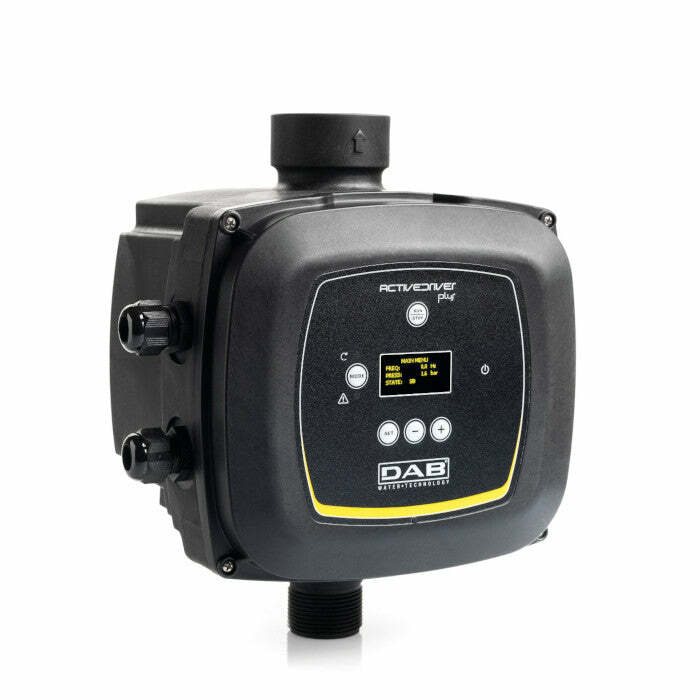

Caratteristiche Active Driver Plus M/M 1.1 inverter:
- L‘inverter Active Driver è un dispositivo di comando e controllo per una elettropompa, che include le connessioni all’impianto idraulico, un sensore di pressione, un sensore di flusso ed un convertitore di frequenza elettronico (inverter)
- L‘Active Driver si applica sulla mandata di ciascuna elettropompa
- Regola la velocità di rotazione della elettropompa a cui è collegato, in modo da ottenere pressione costante al variare della portata d’acqua richiesta
- L’acqua che fluisce attraverso le connessioni di Active Driver Plus contribuisce inoltre a raffreddare il calore prodotto dai componenti elettronici interni
-
Funzionamento:
- L‘Active Driver fa partire la pompa alla prima richiesta di acqua
- La velocità della pompa viene regolata (continuamente) al valore minimo tale da soddisfare la richiesta dell‘utenza (notevole risparmio energetico)
- In un gruppo l’avviamento della seconda e terza pompa avviene in cascata, quando la prima pompa raggiunge la massima velocità di rotazione
- La pressione è regolabile dall’utente tramite due tasti + e - posti su Active Driver (di regola tutte le pompe sono impostate allo stesso valore di pressione)
- Le pompe vengono arrestate automaticamente nei seguenti casi: Sovracorrente pompa - Marcia a secco - Tensione di alimentazione bassa - Superamento di un valore massimo di pressione (regolabile) - Surriscaldamento componenti elettronici Active Driver Plus
- Funzioni visualizzabile sull'inverter: Frequenza di funzionamento pompa (Hz) - Pressione istantanea (bar) - Corrente assorbita dalla pompa (ampere) - Allarmi funzionamento
- Vantaggi:
- Pressione costante
- Silenziosità di funzionamento
- Economia di esercizio
- Riduzione consumi acqua
- Minori ingombri (vasi di espansione non necessari)
- Minore manutenzione
- Protezione completa della pompa da condizione anomale
Dati tecnici inverter:
- Tensione di linea: 230 V monofase
- Tensione elettropompa: 230 V monofase
- Frequenza di alimentazione: 50 Hz - 60 Hz
- Installazione: verticale e orizzontale
- Massima temperatura del liquido: 50°C
- Massima temperatura di esercizio: 60°C
- Portata max: 15 m3/h
- Pressione max: 6 bar
- Range di regolazione pressione: da 1 a 6 bar

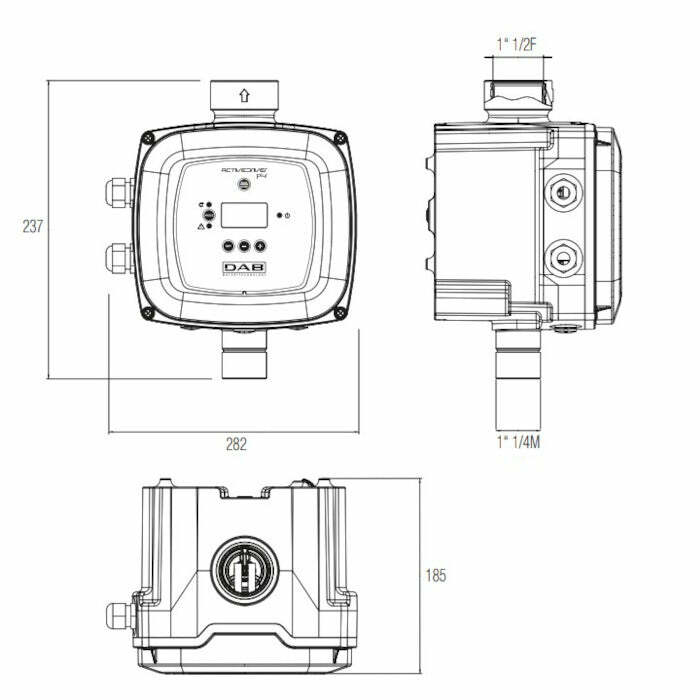

- Diametro di aspirazione (DNA): 1 1/4" maschio
- Diametro di mandata (DNM): 1 1/2" femmina
- Grado di protezione: IP55
- Massima corrente motore: 8,5 A
- Massima potenza motore: 1,1 kW
- Interfaccia comunicazione per gruppi: sì, un Active Driver Plus per pompa
- Utilizzare con pompe tipo: pompe di superficie, sommerse 4" e 5" con motore monofase e assorbimento del motore fino a 8,5 A
- Dimensioni imballo: 340 x 270 x 220 mm
- Peso: 3,5 kg
- Codice: 60149661
