Descrizione
Caratteristiche Evoplus D 120/360.80 M circolatore elettronico:
- Il circolatore elettronico a rotore bagnato Evoplus D 120/360.80 M è un circolatore gemellare (D)
- Ideale da utilizzarsi in impianti di riscaldamento, ventilazione e condizionamento per edifici ad uso abitativo e commerciale
- Il motore di Evoplus D è di tipo sincrono con rotore a magnete permanente
- Le bocche di aspirazione e mandata sono in linea e flangiate
- Nel dettaglio, il circolatore gemellare è provvisto di una valvola automatica del tipo a clapet; incorporata nella bocca di mandata, evita il riciclo dell’acqua nell’unità a riposo
- Il circolatore Evoplus rispetta la norma EN 61800-3, nella categoria C2, per la compatibilità elettromagnetica
- Il prodotto è conforme allo standard europeo EN 61800-3 - EN 60335-1 - EN 60335-2-51
- N.B. La coibentazione deve essere realizzata a cura dell’installatore
Elementi che costituiscono il circolatore Evoplus D 120/360.80 M:
- La pompa di circolazione monoblocco è formata dalla parte idraulica in ghisa e dal motore elettrico sincrono a rotore bagnato
- La cassa motore è in alluminio
- Il corpo pompa a spirale è ad elevato rendimento idraulico grazie ad una progettazione particolarmente accurata e a delle superfici interne levigate
- La girante risulta essere in tecnopolimero
- L' albero motore in allumina montato su bronzine in ceramica lubrificate dallo stesso liquido pompato
- La camicia di protezione del rotore è in acciaio inossidabile
- L'anello reggispinta si presenta in ceramica, gli anelli di tenuta sono in etilene propilene e la camicia statore, invece, in composito con fibra di carbonio
Dati tecnici del circolatore elettronico:
- Campo di funzionamento: da 9,6 a 24 m3/h (da 160 a 400 l/min)
- Prevalenza massima a 0 l/min: 12,1 m
- Campo di temperatura del liquido: da -10 °C a +110 °C
- Liquido pompato: pulito, libero da sostanze solide e oli minerali, non viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua (glicole massima 30%)
- Massima pressione di esercizio: 16 bar (1600 kPa)
- Massima temperatura ambiente: + 40°C
- Valore di pressione sonora: ≤ 45 dB(A)
- Tensione di serie: monofase 220 - 240 V, 50/60Hz
- Interasse: 36 cm
- Diametro nominale delle bocche flangiate: DN80
- Controflange a richiesta: DN80 PN 10
- Potenza massima: 1235 W
- Emissioni elettromagnetiche: ambiente residenziale (in alcuni casi possono essere richieste misure di contenimento)
- Emissioni condotte: ambiente residenziale (in alcuni casi possono essere richieste misure di contenimento)

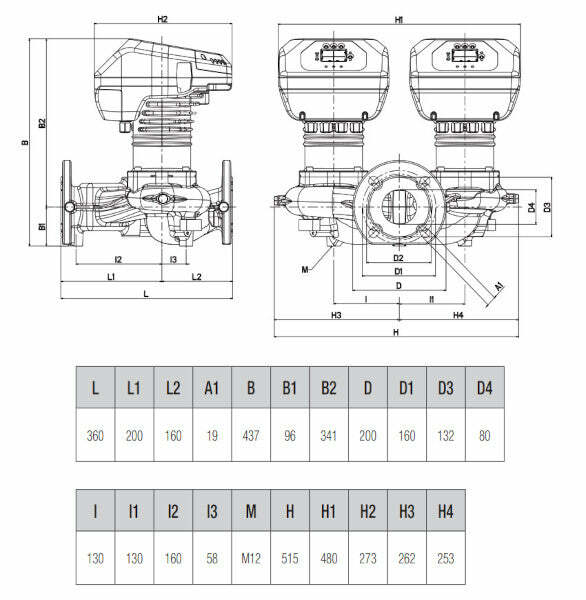

- Dimensioni (L x P x H): 515 x 437 x 360 mm
- Peso: 56,4 kg

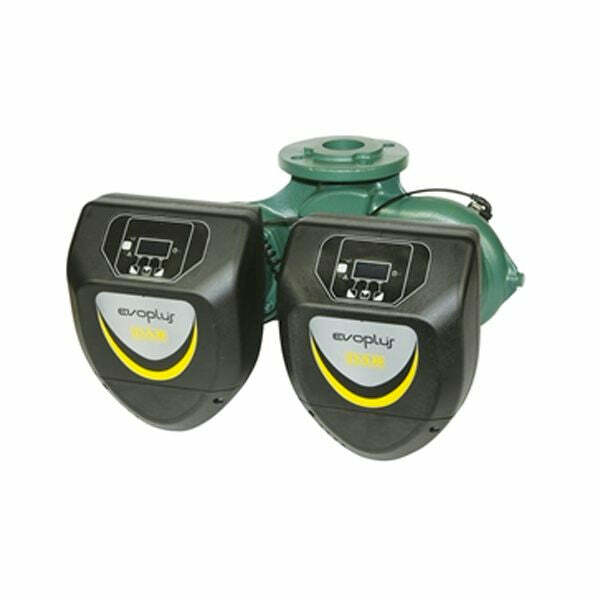

N.B. L'immagine è indicativa
