Descrizione

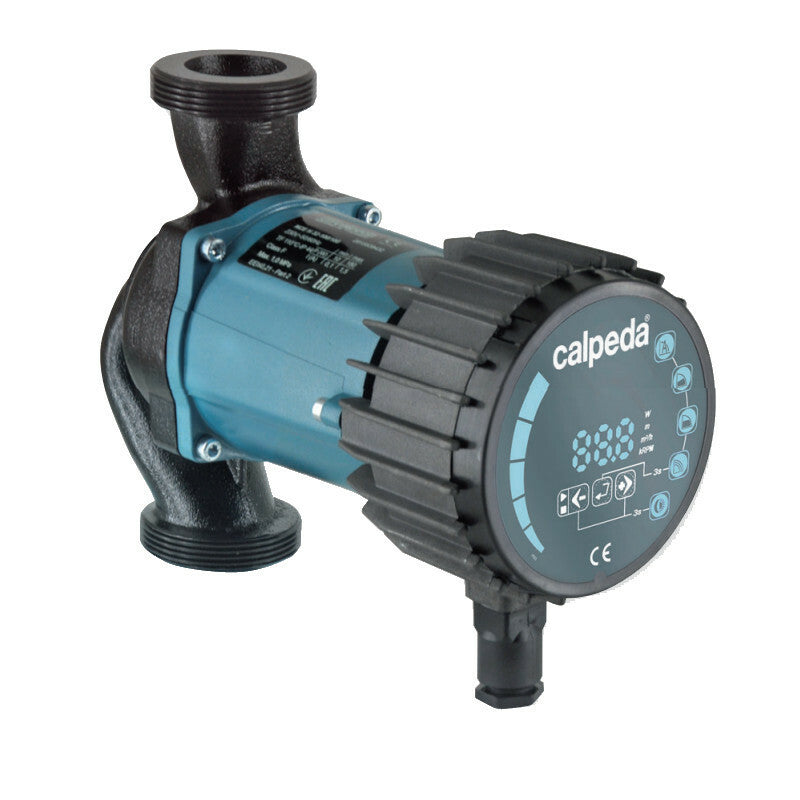

Caratteristiche circolatore NCE H 25-60/180 Calpeda 70P81020000:
- Il circolatore ad alta efficienza energetica della Calpeda, identificato dal codice 70P81020000, modello NCE H 25-60/180, è a velocità variabile
- Il circolatore è pilotato dal motore sincrono a magneti permanenti controllato da inverter
- Ideale da utilizzare negli impianti di riscaldamento e raffrescamento
- NCE H 25-60/180 è il circolatore intelligente: riesce a misurare la pressione e la portata e, inoltre, adatta la velocità alla pressione selezionata
- Il circolatore elettronico appartiene alla serie NCE della Calpeda, versione H, con diametro nominale della flangia DN25
Quali sono le funzioni selezionabili del circolatore?
Di seguito le diverse modalità di funzionamento della pompa:
- automatico: funzionalità raccomandata di utilizzo, il circolatore cerca il punto ottimale di utilizzo in base all’impianto
- a pressione proporzionale: il circolatore varia la pressione in modo proporzionale alla portata (il valore di pressione può essere regolato con i pulsanti + e -)
- a pressione costante: la pompa mantiene la pressione costante al variare della portata di riferimento (come sopra, è possibile la regolazione con i tasti + e -)
- a velocità fissa: il funzionamento avviene a curva costante, la quale può essere modificata utilizzando i pulsanti + e -
- modalità notte: quando la temperatura del liquido diminuisce di 15-20°C, il circolatore lavora a curva minima; se la temperatura risale, allora la funzione notte si disattiva e si avvia il funzionamento normale. N.B. Tale modalità può essere sempre attivata con qualsiasi funzione attiva
Quali sono i materiali dei componenti della pompa NCE H 25-60/180?
Di seguito i materiali utilizzati per i componenti della pompa:
- il corpo pompa è realizzato in Ghisa
- la girante è in Composito
- l'albero si presenta in Acciaio inox
- i cuscinetti sono realizzati in Grafite
- il reggispinta è in Ceramica
- il rotore è incamiciato in Acciaio inox
- gli avvolgimenti sono in filo di rame
- le guarnizioni in EPDM (gomma, terpolimero ottenuto dalla copolimerizzazione di etilene, propilene e da un terzo monomero rappresentato da un diene)
Dati tecnici della pompa NCE H 25-60/180:
- Minima e massima potenza P1: 10 W - 90 W
- Numero di giri del motore: variabile
- Diametro nominale della flangia, ossia il diametro interno (portata acqua): DN25, ossia G 1"
- Diametro esterno della flangia (bocche filettate): G 1" 1/2
- Campo di funzionamento che varia da 0 a 7,5 (c.a.) m3/h
- La prevalenza massima si ha ad un'altezza pari a 60 dm (ossia 6 m)
- Interasse: 180 mm
- Temperatura liquido da -10 °C a +110 °C
- Temperatura ambiente da 0 °C a +40 °C
- Massima pressione: 10 bar
- Pressione sonora ≤ 40 dB (A)
- Tensione di alimentazione: monofase 230 V (-10%; +6%)
- Frequenza: 50-60 Hz
- Protezione IP 44
- Classe di isolamento F
- Indice di efficienza EEI: ≤ 0,21

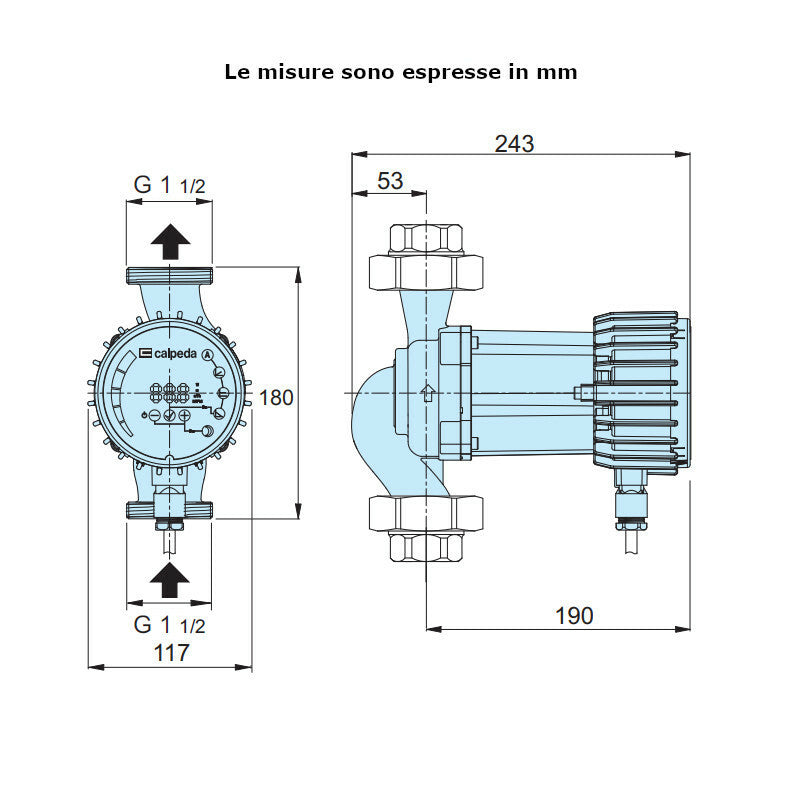

- Dimensioni (L x P x H): 11,7 x 24,3 x 18 cm
- Peso della pompa: 4 kg
