Descrizione

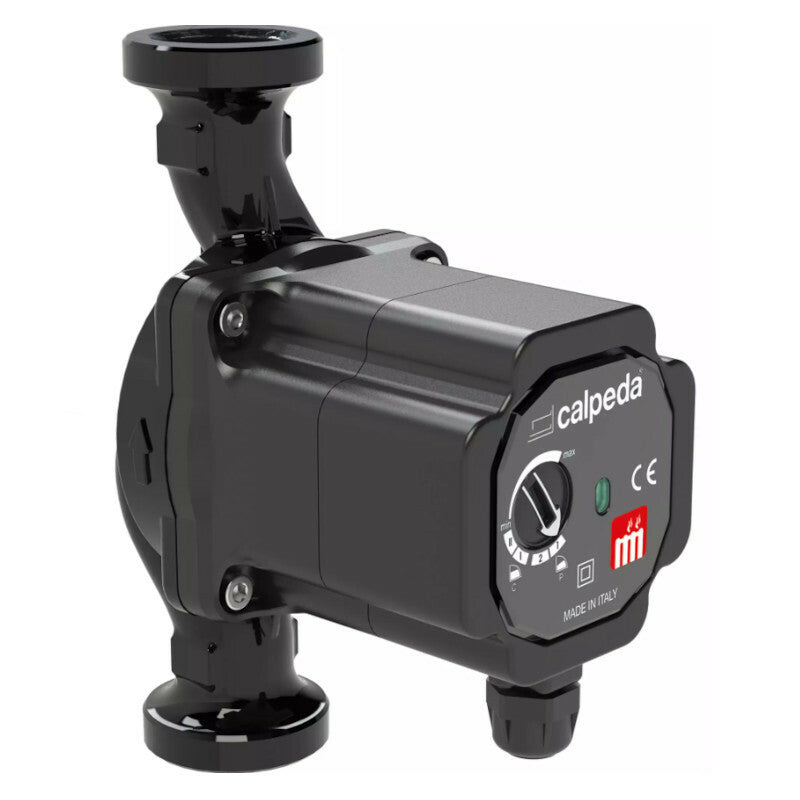

Caratteristiche circolatore NCE EI 25-70/180 Calpeda 70P12120000:
- Il circolatore ad alta efficienza energetica della Calpeda, identificato dal codice 70P12120000, modello NCE EI 25-70/180, è a velocità variabile
- Il circolatore è pilotato dal motore sincrono a magneti permanenti controllato da inverter
- Ideale da utilizzare negli impianti di riscaldamento domestici
- NCE EI 25-70/180A è il circolatore compatto per un'installazione semplice e veloce (anche idoneo nei moduli per riscaldamento a pavimento)
- Il circolatore elettronico NCE EI della Calpeda è provvisto di camera quadra brevettata che consente di eliminare qualsiasi possibilità di arresto del motore
Quali sono le funzioni selezionabili del circolatore?
Di seguito le diverse modalità di funzionamento della pompa:
- manuale: posizionando il selettore in qualsiasi punto tra il valore minimo e massimo, viene scelta manualmente la curva di lavoro più idonea all'impianto (led luce blu)
- curva a pressione costante: posizionando il selettore sul I o II, la pompa mantiene la curva a pressione costante selezionata al variare della portata di riferimento (led luce arancione)
- curva a pressione proporzionale: settando il selettore su 1 o 2, la pompa produce la curva di prestazione proporzionale selezionata per una massima efficienza energetica (led luce verde)
- pompa in stato di blocco ma ancora sotto tensione (led luce rossa)
- presenza di aria nell'impianto, necessità di degasazione (led luce bianca)
Quali sono i materiali dei componenti della pompa NCE EI 25-70/180?
Di seguito i materiali utilizzati per i componenti della pompa:
- il corpo pompa è realizzato in Ghisa (GJL 200 EN 1561)
- la girante è in Composito
- l'albero ed il reggispinta sono in Ceramica
- i cuscinetti sono realizzati in Grafite
- il rotore è incamiciato in Composito / Ferrite
- gli avvolgimenti sono in filo di rame
- le guarnizioni in EPDM (gomma, terpolimero ottenuto dalla copolimerizzazione di etilene, propilene e da un terzo monomero rappresentato da un diene)
Dati tecnici della pompa NCE EI 25-70/180:
- Minima e massima potenza P1: 3 W - 56 W
- Numero di giri del motore: variabile
- Diametro nominale della flangia, ossia il diametro interno (portata acqua): DN25, ossia G 1"
- Diametro esterno della flangia (bocche filettate): G 1" 1/2
- Campo di funzionamento che varia da 0 a 4,2 (c.a.) m3/h
- La prevalenza massima si ha ad un'altezza pari a 6,8 m
- Interasse: 180 mm
- Temperatura liquido da +2 °C a +95 °C
- Temperatura ambiente da 0 °C a +40 °C
- Massima pressione: 6 bar
- Pressione sonora ≤ 43 dB (A)
- Tensione di alimentazione: monofase 230 V (-10%; +6%)
- Frequenza: 50-60 Hz
- Protezione IP 44
- Classe di isolamento H
- Indice di efficienza EEI: ≤ 0,20

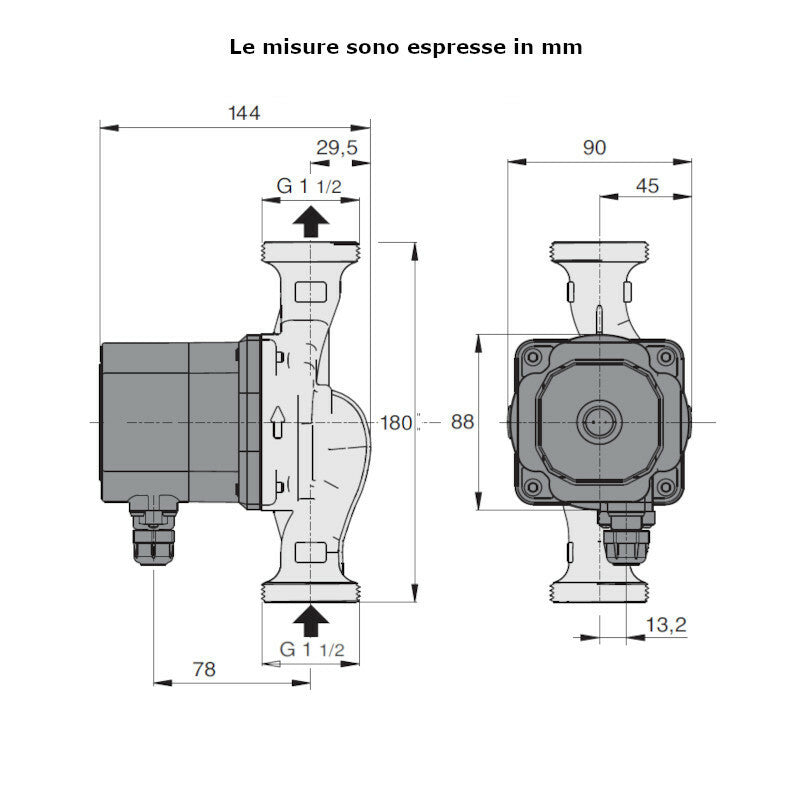

- Dimensioni (L x P x H): 14,4 x 9 x 18 cm
- Peso della pompa: 2,20 kg
