Descrizione

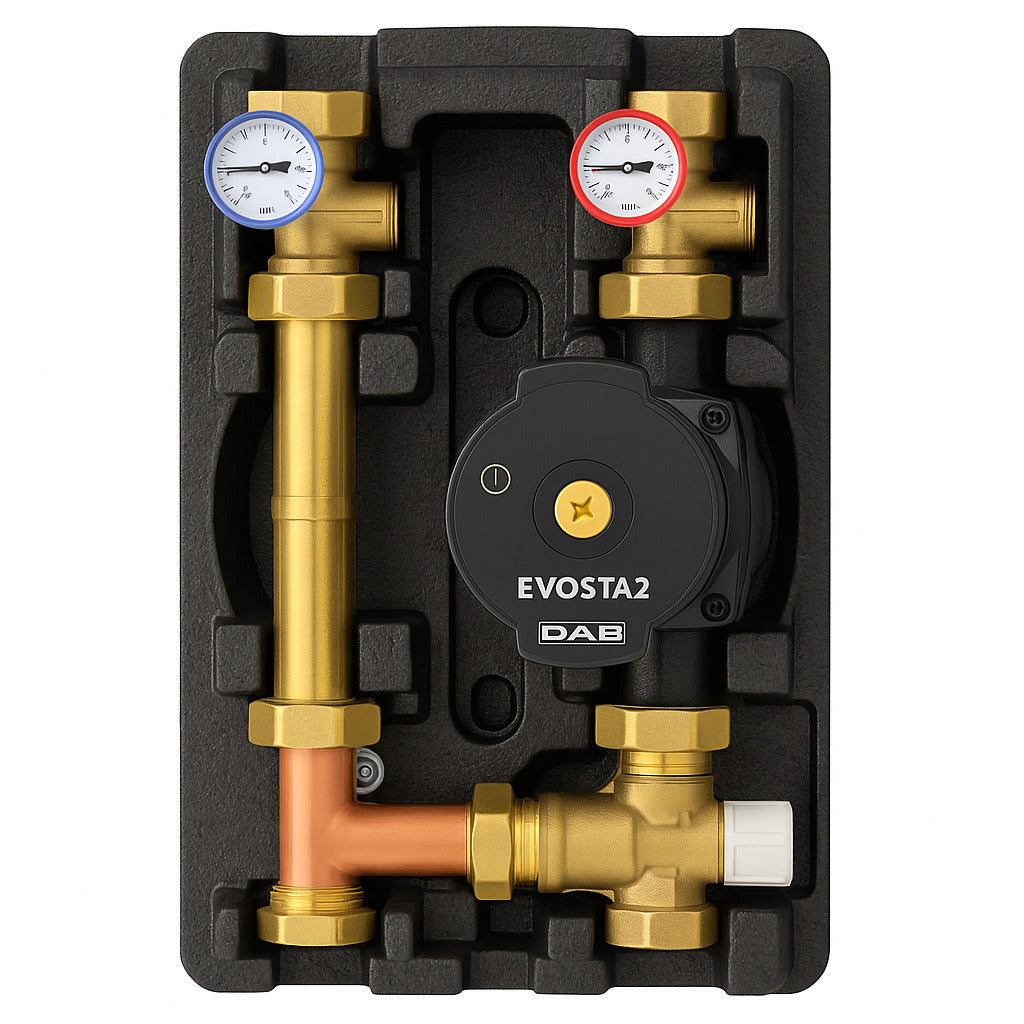

Caratteristiche del gruppo di distribuzione e regolazione Giacomini R586RY104
- Gruppo premontato di distribuzione/regolazione per gestione zona secondaria dell’impianto di riscaldamento
- Attacchi filettati: maschio lato centrale termica - femmina lato impianto.
- Interasse stacchi di mandata e ritorno: 125 mm.
- Stacchi di mandata e ritorno reversibili.
- Completi di valvole a sfera con termometri (scala 0÷120 °C), valvola di ritegno sullo stacco di ritorno, coibentazione e staffa per fissaggio a parete.
- Campo di temperatura R586RY104: 5÷95 °C
- Pressione massima di esercizio: R586RY104: 5 bar
- Versione R586RY104 con miscelatore termostatico.
Dati tecnici
- Attacchi DN25, Lato Centr.term.: G 1-1/2”M, lato impianto: G 1”F
- Applicazione: Solo riscaldamento
- Circolatore: DAB EVOSTA2 70/180
- Valvola miscelatrice: Miscelatrice termostatica Kv 3,6
- Fluidi di impiego: acqua, soluzioni glicolate (max. 50%)
- Campo di temperatura: 5÷95 °C
- Pressione massima di esercizio: 5 bar
- Interasse stacchi: 125 mm
- Peso: 7,0 kg (con circolatore)
- Tronchetto con interasse 180 mm per versioni senza circolatore
- Valvole di intercettazione a sfera con termometri (scala 0÷120 °C) e attacchi per kit di by-pass
- Valvola di ritegno integrata nel tronchetto sulla tubazione di ritorno
- Guscio di coibentazione completo, posteriore e frontale
- Piastra di fissaggio a parete (tasselli esclusi)
- Sensibilità valvola miscelatrice termostatica: ± 2 °C
- Dimensione mm 430x250x165
Funzionamento
Il gruppo R586RY104 con valvola miscelatrice termostatica è utilizzabile in impianti di solo riscaldamento per controllare la temperatura di mandata dell’impianto e
mantenerla costante ad un valore desiderato.
Il range di regolazione della valvola miscelatrice
termostatica consente applicazioni su impianti radianti a bassa temperatura e/o applicazioni di tipo fan-coil.
Il gruppo è dotato di valvole di intercettazione con
termometro sia sulla mandata sia sul ritorno e di una valvola di ritegno nel tronchetto di ritorno.
I due stacchi di mandata e ritorno sono reversibili ed è possibile installare tra di essi il kit di by-pass differenziale R284Y021.
Materiali
- Valvole a sfera di intercettazione: corpo in ottone CW617N, sedi di tenuta in PTFE, maniglia in plastica
- Valvola miscelatrice: corpo in ottone, otturatore in PSU GF20, molla in acciaio inox, guarnizioni in EPDM, sensore a cera.
- Tronchetto con ritegno: corpo in acciaio zincato, valvola di ritegno in POM
- Coibentazione: polipropilene espanso (EPP)
- Guarnizioni: EPDM
