Descrizione
DESTINAZIONI D'USO
- Per condotte di scarico all'interno degli edifici
- Per sistemi di aspirazione centralizzata in case monofamiliari, utilizzare esclusivamente le dimensioni DN 40–50
PROPRIETÀ
- Ottime prestazioni fonoisolanti.
- Guarnizione in EPDM
DATI TECNICI
- Temperatura d’installazione -10 – +40 °C
- Materiale PP-MD
- Dilatazione termica 0.08 mm/(m·K)
INFO
- GTEA

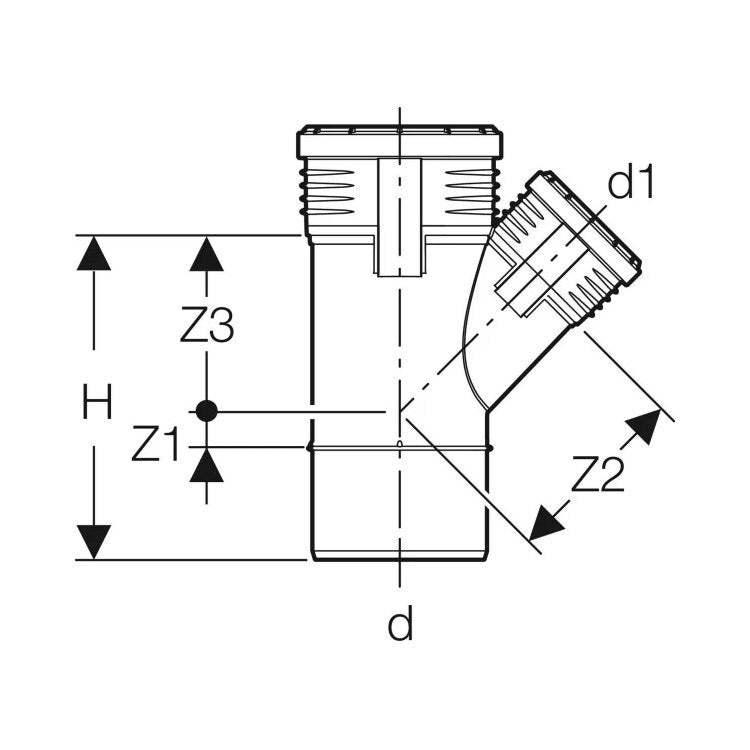

Dati tecnici
|
codice produttore |
d mm |
d1 mm |
arc ° |
H cm |
Z1 cm |
Z2 cm |
Z3 cm |
|---|---|---|---|---|---|---|---|
| 390.030.14.1 | 32 | 32 | 45 | 9.4 | 1 | 4 | 4 |
| 390.130.14.1 | 40 | 32 | 45 | 9.7 | 0.6 | 4.6 | 4.4 |
| 390.131.14.1 | 40 | 40 | 45 | 9.8 | 1.2 | 5 | 5 |
| 390.230.14.1 | 50 | 32 | 45 | 10 | 0.1 | 5.3 | 4.9 |
| 390.231.14.1 | 50 | 40 | 45 | 10.2 | 0.7 | 5.8 | 5.6 |
| 390.232.14.1 | 50 | 50 | 45 | 12.7 | 1 | 6.3 | 6.3 |
| 390.331.14.1 | 75 | 40 | 45 | 12 | 0.6 | 7.6 | 7 |
| 390.332.14.1 | 75 | 50 | 45 | 13.4 | 0.1 | 8.1 | 7.6 |
| 390.333.14.1 | 75 | 75 | 45 | 15 | 1.9 | 9.4 | 9.4 |
| 390.432.14.1 | 90 | 50 | 45 | 13 | 0.6 | 9.1 | 8.4 |
| 390.433.14.1 | 90 | 75 | 45 | 17.5 | 1.2 | 10.4 | 10.2 |
| 390.434.14.1 | 90 | 90 | 45 | 19.6 | 2.2 | 11.3 | 11.3 |
| 390.531.14.1 | 110 | 40 | 45 | 13.4 | 2.2 | 10.1 | 8.8 |
| 390.532.14.1 | 110 | 50 | 45 | 14.8 | 1.5 | 10.6 | 9.5 |
| 390.533.14.1 | 110 | 75 | 45 | 18.3 | 0.2 | 11.9 | 11.2 |
| 390.534.14.1 | 110 | 90 | 45 | 20.3 | 1.3 | 12.6 | 12.2 |
| 390.535.14.1 | 110 | 110 | 45 | 23.3 | 2.7 | 13.8 | 13.8 |
| 390.634.14.1 | 125 | 90 | 45 | 21 | 0.6 | 13.6 | 12.9 |
| 390.635.14.1 | 125 | 110 | 45 | 23.7 | 2.1 | 14.7 | 14.3 |
| 390.636.14.1 | 125 | 125 | 45 | 25.9 | 3.1 | 15.4 | 15.4 |
| 390.735.14.1 | 160 | 110 | 45 | 24.5 | 0.4 | 17.2 | 16.1 |
| 390.736.14.1 | 160 | 125 | 45 | 26.6 | 1.4 | 17.9 | 17.1 |
| 390.737.14.1 | 160 | 160 | 45 | 31.5 | 3.9 | 19.6 | 19.5 |

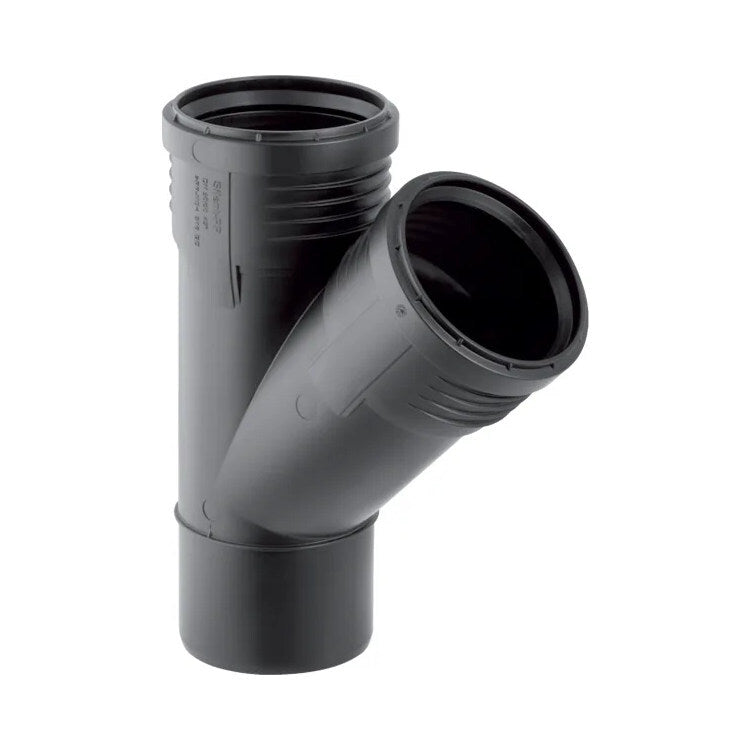

Geberit Silent-PP: Scarico silenzioso, facile innesto
IL SISTEMA DI SCARICO OTTIMIZZATO ACUSTICAMENTE
Il sistema di scarico Geberit Silent-PP è la risposta alle attuali esigenze di mercato in fatto di rapidità, economia ed ottimizzazione acustica nella realizzazione di un impianto di scarico
- Ottimizzato acusticamente e performante dal punto di vista idraulico
- Alta rigidità del bicchiere e bassa dilatazione termica
- Resistenza alle basse temperature e ai raggi UV
- Facilità di allineamento e indicazione della profondità d'innesto
- Raccordi di passaggio specifici per Geberit Silent-db20
I VANTAGGI DEL PRODOTTO
Tubo interno bianco per individuare rapidamente problemi e ostruzioni
Il tubo interno bianco è vantaggioso per l'ispezione tramite telecamera in caso di ostruzione. Il bianco consente di vedere più chiaramente i depositi, rispetto ad un tubo scuro, permettendo di localizzare il problema più rapidamente.
Acusticamente ottimizzato per ottenere meno rumore
I robusti tubi in triplo strato, sono ideali per le colonne di scarico e per i collettori al piano che necessitano di protezione acustica, sia negli edifici residenziali che in quelli industriali.
Ridotta dilatazione lineare per una installazione senza manicotti di dilatazione
Grazie al basso coefficiente di dilatazione lineare del tubo a tre strati, l'intero sistema di scarico può essere installato senza manicotti di dilatazione; un risparmio di tempo e denaro.
Elevata capacità di scarico: Ottimizzazione dell’impianto per una maggiore efficienza
L'idraulica ottimizzata dei raccordi Silent-PP permette l'utilizzo di diametri più piccoli a vantaggio dell'economia dell'impianto e dello spazio (diametri e cavedi più piccoli, maggiore spazio a disposizione).
Resistenza alle basse temperature
L'elevata qualità del materiale con cui è prodotto, fornisce a Geberit Silent-PP un'estrema resistenza alle basse temperature. L'installazione può essere effettuata anche nelle più difficili condizioni senza nessun rischio di rottura.
Resistenza ai raggi UV con possibilità di stoccaggio all'esterno per brevi periodi
Il nerofumo presente nei tubi e nei raccordi di Geberit Silent-PP previene che gli stessi s’infragiliscano se sottoposti ai raggi ultravioletti, permettendo di immagazzinare i tubi all'esterno per brevi periodi.
Elevata rigidità del bicchiere per la tenuta idraulica
L'elevata rigidità del bicchiere dei tubi e raccordi Geberit Silent-PP, rinforzati con nervature, consentono un'installazione agevole e sicura. Le guarnizioni a labbro in EPDM, consolidate ormai da decenni, garantiscono la tenuta permanente e affidabile dell'intero sistema.
Facile da allineare con la marcatura circolare a 30° su ogni raccordo
Tutti i raccordi del sistema Geberit Silent-PP, hanno una marcatura circolare ogni 30° e 90° che permettono un corretto e rapido allineamento di tubi e raccordi.
Indicatore della profondita d'innesto
Grazie all'anello indicatore della profondità d'innesto, è facile verificare il corretto collegamento tra tubi e raccordi. Un ulteriore beneficio in termini di sicurezza per il vostro impianto di scarico.
Adattatori sicuri con raccordi di passaggio specifici
Grazie a raccordi specifici è garantita la compatibilità tra Silent-PP, ad innesto, e Silent db-20, a saldare, in grado di soddisfare i più severi requisiti in materia di isolamento acustico.
