Descrizione

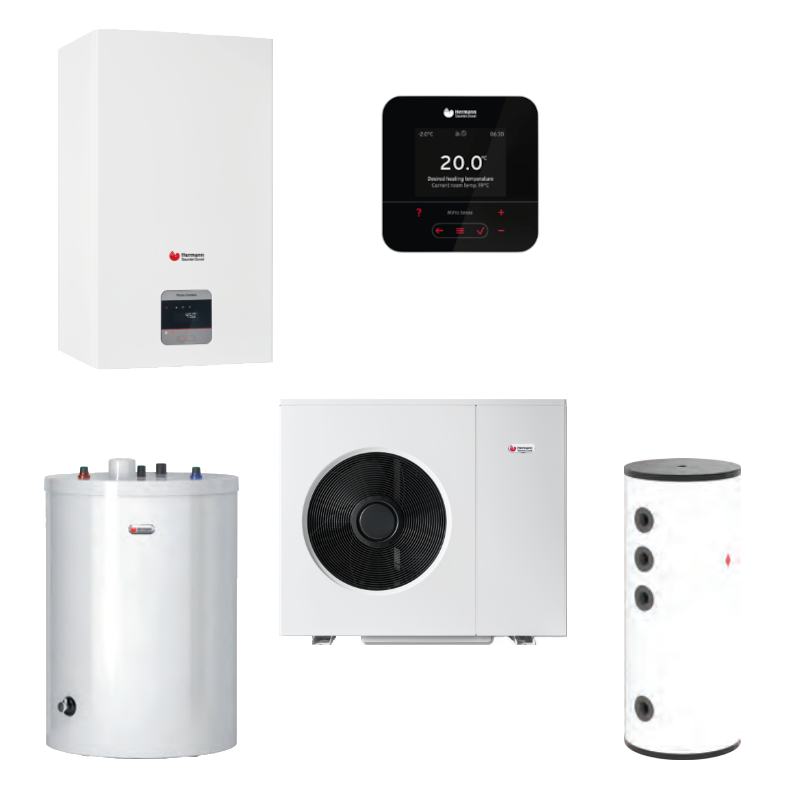

Caratteristiche del kit GeniaHybrid 1:
- GeniaHybrid 1 è il sistema ibrido composto da:
- caldaia a condensazione murale combinata Thema Condens da 30 kW
- pompa di calore Genia Air monoblocco
- bollitore monovalente FE 150 BM
- GeniaHybrid 1 è la soluzione ideale proposta da Hermann Saunier Duval per le ristrutturazioni di villette che sfrutta due diversi tipi di alimentazione: gas naturale ed elettricità
- Riscaldamento, raffrescamento e produzione di acqua calda sanitaria saranno garantire con l'integrazione a sistema delle tre unità
- Comfort sanitario, efficienza energetica e guadagno di spazio, grazie alla semplicità e rapidità di installazione, sono garantiti acquistando il kit GeniaHybrid
- Per regolare e gestire l’impianto, il kit è arricchito dalla nuova centralina climatica MiPro Sense, capace di ottimizzare le prestazioni dell’intero sistema
Cosa comprende l'intero kit GeniaHybrid 1?
- 1 x Caldaia Murale Thema Condens 30 CS/1 (cod. 0010025120)
- 1 x Pompa di calore Genia Air monoblocco 8 kW (cod. 0010019783)
- 1 x Bollitore monovalente FE 150 BM (cod. 0010015971)
- 1 x Puffer da 45 litri con 6 attacchi (cod. 0010034127)
- 1 x Modulo interfaccia pompa di calore (cod. 0020231666)
- 1 x Centralina MiPro Sense SRC 720 (cod. 0020260974)
- 1 x Kit solare manuale per caldaie murali (cod. 0010003066)
- 1 x Adattatori per Genia Air da 1" 1/4 a 28 mm rame (cod. 0010026678)
- 2 x Sonda NTC per bollitore (cod. 0020174087)
Caldaia murale Thema Condens 30 CS/1
Thema Condens 30 CS/1 (identificata dal codice 0010025120) è la caldaia murale a condensazione per il riscaldamento e acqua calda sanitaria per unità monofamiliari. Dal design rinnovato e con una nuova interfaccia utente touch screen, è facile da installare e da programmare. Grazie all'esclusiva tecnologia Aquaspeed, la caldaia è in grado di fornire immediata acqua calda senza tempi di attesa. Thema Condens presenta il nuovo sistema di combustione FlameFit, per gestire in autonomia le variazioni delle caratteristiche del gas e utilizzare una miscela di gas contenente fino al 20% di idrogeno.
Dati tecnici della caldaia:
- Classe di efficienza in riscaldamento: A
- Classe di efficienza in sanitario: A
- Portata al focolare (Qmin/max - 80/60°C) in riscaldamento: 3,6 / 25,5 kW
- Portata al focolare (min/max - 60°C) in sanitario: 3,6 / 31,0 kW
- Portata continua (ΔT = 25K): 17,8 l/min
- Modulazione fino a 1:9
- Dimensioni (Altezza x Larghezza x Profondità): 74 x 41,8 x 34,4 cm
- Peso netto: 26,5 kg
Pompa di calore Genia Air monoblocco 8 kW
Genia Air (identificata dal codice 0010019783) è la pompa di calore aria/acqua che offre un'alta efficienza grazie a compressori Inverter Twin Rotary di ultima generazione. Semplice da installare, Genia Air possiede la centralina MiPro Sense per il controllo del sistema. La massima efficienza è garantita grazie alla scelta delle fonti di calore più convenienti in funzione della temperatura esterna e delle tariffe energetiche.
Utilizzata anche con radiatori a medie temperature e con fan coil in impianti a più zone e anche a diverse temperature, Genia Air assicura il massimo rendimento soprattutto con impianti a pannelli radianti.
Dati tecnici della pompa di calore:
- Classe di efficienza in riscaldamento (35°C / 55°C): A++ / A+
- Campo di funzionamento con temperature esterne da -20 °C a +46 °C
- Temperatura esterna di funzionamento in riscaldamento (min/max) da -20 °C a +46 °C
- Potenza nominale in riscaldamento: 7,07 kW
- COP: 4,07
- Temperatura esterna di funzionamento in raffreddamento (min/max) da +10 °C a +46 °C
- Potenza nominale in raffrescamento: 7,35 kW
- EER: 3,39
- Temperatura massima di mandata in riscaldamento: 63°C
- Pressione minima / massima di esercizio: 1 bar / 3 bar
- Vaso d’espansione da 2 litri
- Funzionamento monofase 1 x 230V / 50 Hz
- Potenza acustica: 59/60 dB(A)

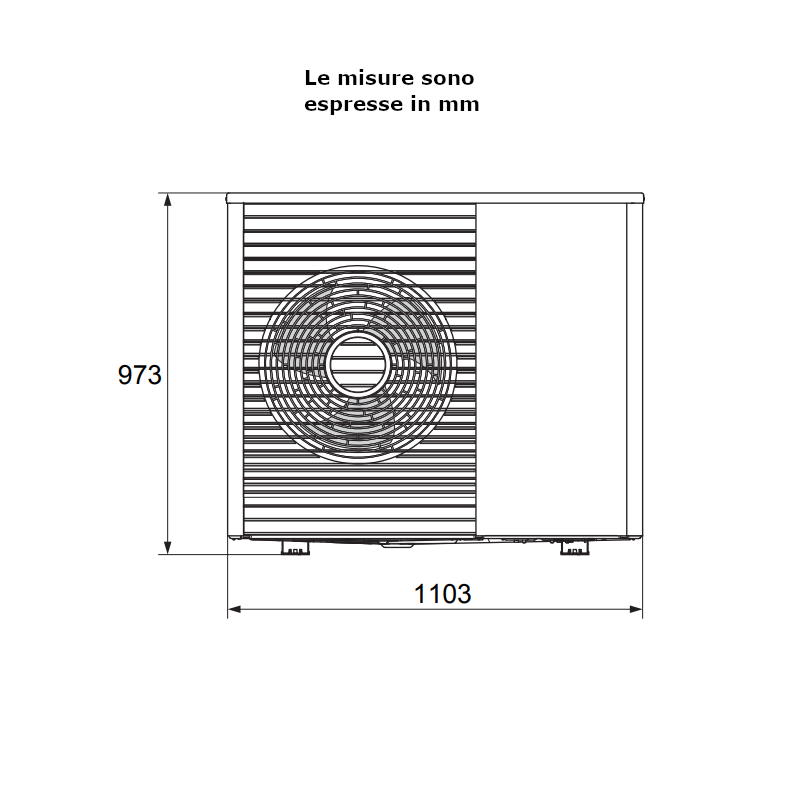

- Dimensioni (Altezza x Larghezza x Profondità): 94,2 x 110,3 x 41,5 cm
- Il modulo interfaccia pompa di calore (cod. 0020231666) è provvisto di dimensioni (H x L x P): 17,4 x 27,2 x 5,2 cm
- Peso netto: 102 kg
- Fluido refrigerante: R 410A
- Contenuto di refrigerante: 1,95 kg
Bollitore monovalente FE 150 BM
Per il bollitore monovalente (identificato dal codice 0010015971) da abbinare alla pompa di calore per la produzione di acqua calda sanitaria (ACS) abbiamo i seguenti dati tecnici:
- Classe di efficienza energetica B
- Capacità di 144 litri
- Provvisto di una sola serpentina
- La portata di Acqua Calda Sanitaria è di 199 l/10min
- Massima pressione per ACS e per riscaldamento: 10 bar
- Massima temperatura di esercizio: 85°C
- Prelievo istantaneo ∆T=30K con ingresso 10°C (temp. bollitore 60°C): 23,2 l/min

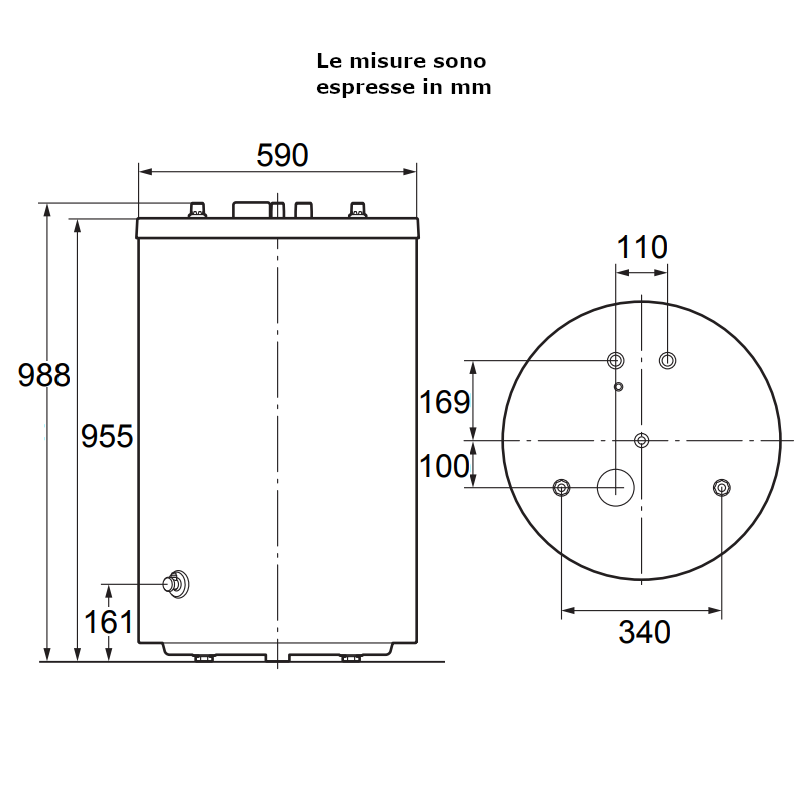

- Dimensioni (Altezza x Diametro): 98,8 x 59 cm
- Peso netto: 79 kg
Puffer 45 litri con 6 attacchi
Il puffer da 45 litri (identificato dal codice 0010034127) è identificato dai seguenti dati tecnici:
- Pressione massima 3,0 bar
- Temperatura massima 85°C
- Temperatura minima 5°C
- Capacità 45 litri
- 6 attacchi G 1" 1/4

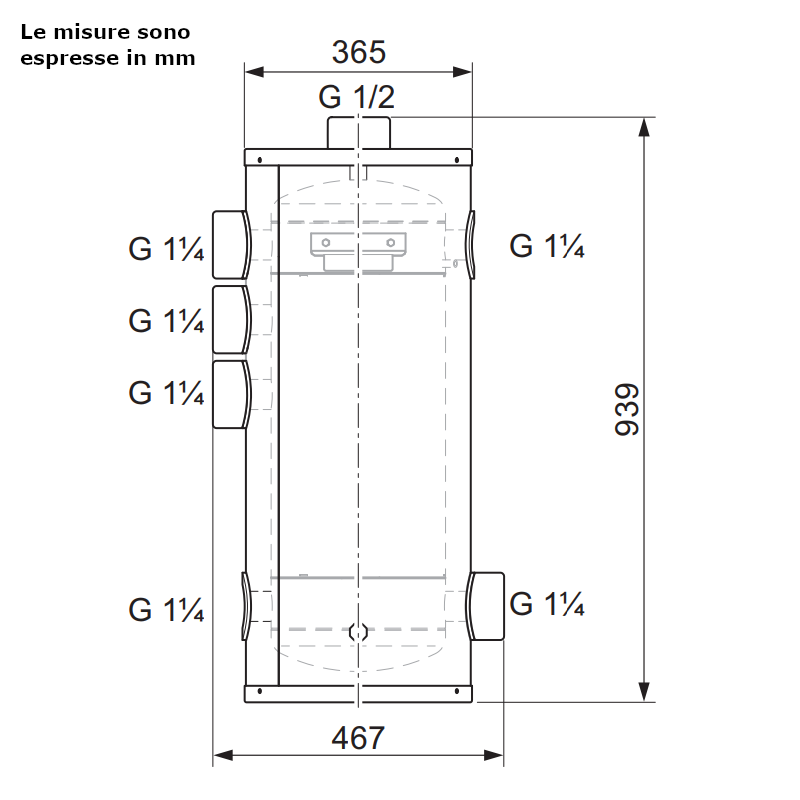

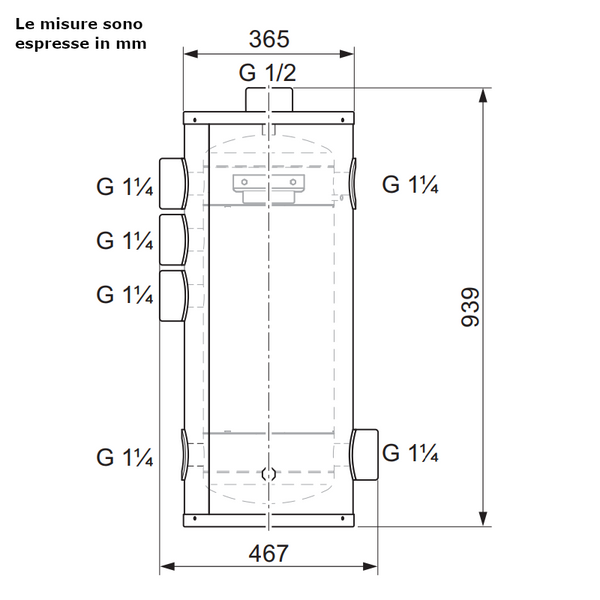

- Dimensioni (Altezza x Larghezza x Profondità): 88,8 x 36,5 x 36,5 cm
- Peso netto 24,2 kg
Centralina MiPro Sense SRC 720
La centralina (identificata dal codice 0020260974) può gestire fino a tre circuiti di riscaldamento indipendenti. MiPro Sense, integrando un sensore ambiente, confronta la differenza tra la temperatura settata e la temperatura effettiva della casa. Potrai, così, regolare costantemente la temperatura dell'acqua che circola nella rete di riscaldamento. Nel caso di un calo della temperatura esterna non influirà sulla temperatura ambiente.
La sonda di temperatura esterna è fornita di serie.
Dati tecnici della centralina:
- Versione cablata
- Massima temperatura ambiente ammessa: da 0 a 60°C
- Dimensioni (Altezza x Larghezza x Profondità): 12,2 x 12,2 x 2,6 cm
Kit solare manuale per caldaie murali
Il kit solare (identificato dal codice 0010003066) permette di alimentare l’impianto sanitario con acqua proveniente da un impianto combinato solare-caldaia. Potrai tranquillamente regolare la temperatura dell'acqua sanitaria ed in particolare:
- se la temperatura rilevata è maggiore di quella impostata, l’acqua viene inviata direttamente alla valvola termostatica
- se la temperatura è inferiore a quella impostata, l’acqua viene, prima, fatta circolare nella caldaia per essere riscaldata e poi viene inviata alla valvola termostatica
Dati tecnici del solare:
- Campo di regolazione acqua calda sanitaria in uscita: da minimo 30 °C fino a massimo 55 °C
- Campo di regolazione termostato: da 38 a 56 °C
- Pressione massima: 6 bar
- Dimensioni (Altezza x Larghezza x Profondità): 30 x 30 x 10 cm
- Attacchi idraulici: 1/2"
- Alimentazione elettrica: 230 V / 50 Hz
- Potenza elettrica: 6 W
Accessori (NON inclusi)
- Adattatore per sistema sdoppiato 80/80mm 30 mt (cod. 0010024098)
- Curva 90° con adattore e terminale orizzontale 60/100mm 8 mt (cod. 0010031041)
- Adattore per sistema concentrico verticale 60/100mm 6 mt (cod. 0010031029)
